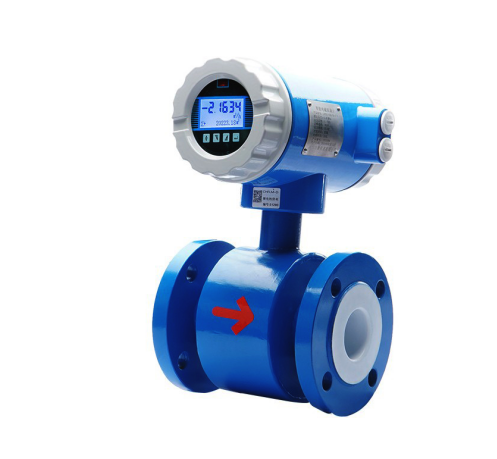

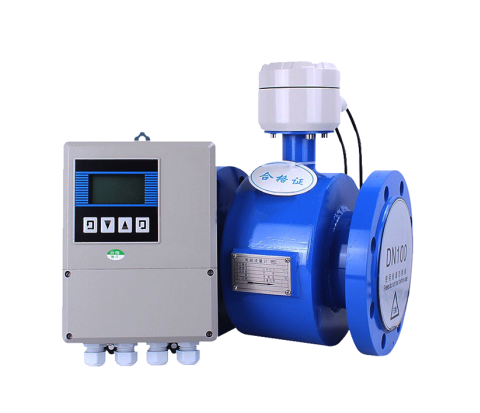

概述
本公司电磁流量计按照中国国家标准《JJG-1033-2007电磁流量计》执行，是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时,可输出标准的电流信号,供记录,调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金,造纸等行业中的导电液体的流量计量。
工作原理
电磁流量计是运用法拉弟感应定律原理,即导电物体在磁场中作切割磁力线运动时,导体中产生感应电动势。其感应电动势E为:E=KBdV
流量Q为:Q=3600XVXS
式中:K-仪表系数
B一磁感应强度(T)
D一电极间距(m)
V一流体平均流速(m/s)
S一导管内截面积(m²)
测量流量时,导电性液体以流速V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量,所以流量与感应电动势E(或流速V)的大小成正比。
公称通径(mm) | 3/6/10/15/20/25/32/40/50/65/80/100/125/150/200/250/300/350/400/450/500/600/700/800/900/1000/1200/1400/1600/1800/2000...... | ||||
最高流速 | 15m/s | ||||
精准度 | DN15-DN600 | 示值的:±0.5(流速≥1m/s);±3mm/s(流速≤1m/s) | |||
DN70-DN3000 | 示值的:±0.5(流速≥0.8m/s);±4mm/s(流速≤10.8m/s) | ||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3/10MPa |
DN15-DN50 | DN65-DN250 | DN300-DN1000 | DN1000-DN3000 | 特殊订货 | |
环境温度 | 传感器 | -25C-+60℃ | |||
转换器及一体型 | -10℃-+60℃ | ||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46) | ||||
流体最高温度 | 一体型 | 70℃ | |||
分离型 | 聚氟丁橡胶衬里 | 60°C;120℃(订货时注明) | |||
聚氨脂衬里 | 50℃ | ||||
聚四氟乙烯衬里 | 100℃;150℃(订货时注明) | ||||
聚全氟乙丙烯(F46) | |||||
电极材料 | 不锈钢、哈氏合金B、钛、钽、铂/铱合金 | ||||
电机刮刀 | 可定制 | ||||
外壳防护 | DN15-DN3000分离型橡胶或聚氨酯衬里传感器 | 丨P65或1P68 | |||
间距（分离型） | 其它传感器,一体型流量计和分型器转换器 | 1P65 | |||
转换器距离传感器一般不超过30m | |||||

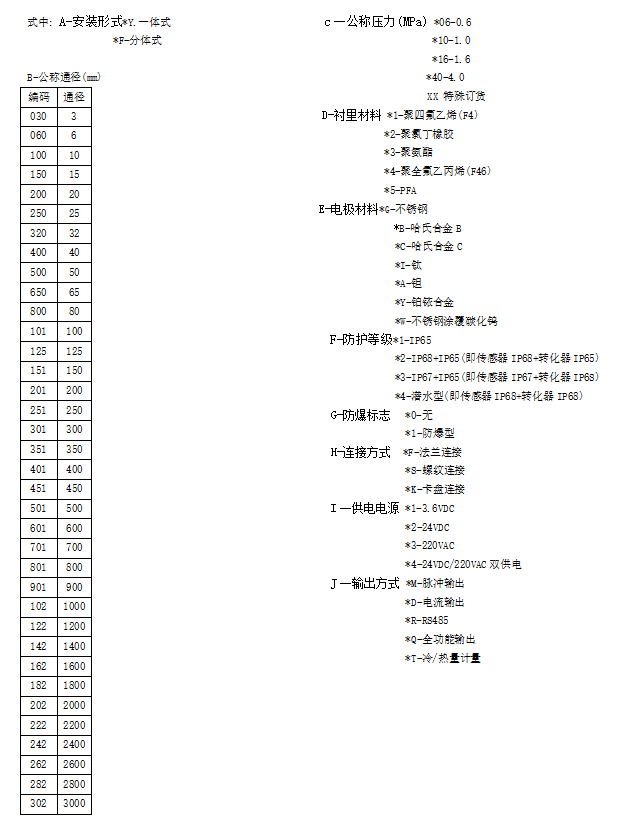

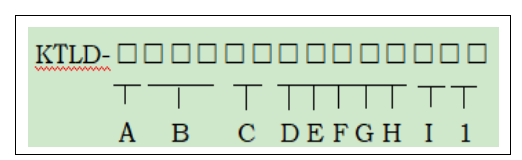

产品型号与标记
电磁流量计范围选择表
口径（mm） | 量程范围（m³/h） | ||
10 | 0.02827-0.25 | 0.3-1.6 | 2.0-3.3921 |
15 | 0.0636-0.6 | 0.8-3.0 | 4.0-7.632 |
20 | 0.0636-0.6 | 1.2-5.0 | 6.0-13.6 |
25 | 0.176-1.6 | 2.0-8.0 | 10-21 |
32 | 0.2895-2.5 | 3.0-12 | 16-35 |
50 | 0.707-6.0 | 8.0-40 | 50-85 |
65 | 1.195-10 | 12-60 | 80-143 |
80 | 1.81-16 | 20-120 | 160-217 |
100 | 2.83-25 | 30-160 | 200-339 |
125 | 4.42-40 | 50-250 | 300-530 |
150 | 6.36-60 | 80-400 | 500-763 |
200 | 11.3-100 | 120-600 | 800-1357 |
250 | 17.7-160 | 200-800 | 1000-2120 |
300 | 25.45-250 | 300-1200 | 1600-3054 |
350 | 34.6-300 | 400-1600 | 2000-4157 |
400 | 45.2-400 | 500-2000 | 2500-5429 |
450 | 57.3-500 | 600-2500 | 3000-6871 |
500 | 70.7-600 | 800-3000 | 4000-84823 |
600 | 102-800 | 1000-4000 | 5000-12216 |
700 | 139-1200 | 1600-5000 | 6000-16620 |
800 | 181-1600 | 2000-6000 | 8000-21720 |
900 | 229-1600 | 2000-8000 | 10000-27480 |
1000 | 283-2000 | 2500-10000 | 12000-33924 |
1200 | 407-2500 | 3000-12000 | 16000-48833 |
1400 | 554-3000 | 4000-16000 | 20000-66468 |
1600 | 723-4000 | 5000-20000 | 27000-86815 |
